Интерферометр Баса

Сообщение didperm » 02 окт 2019, 12:56

Вещь полезная - позволяет контролировать и тестировать астрономические зеркала.

Полезная ссылка : https://astronomy.ru/forum/index.php/topic,95390.0.html
Краткое описание:
samodelnyy_interferometr_basa_bath_interferometer.pdf
(905.05 КБ) 3 скачивания

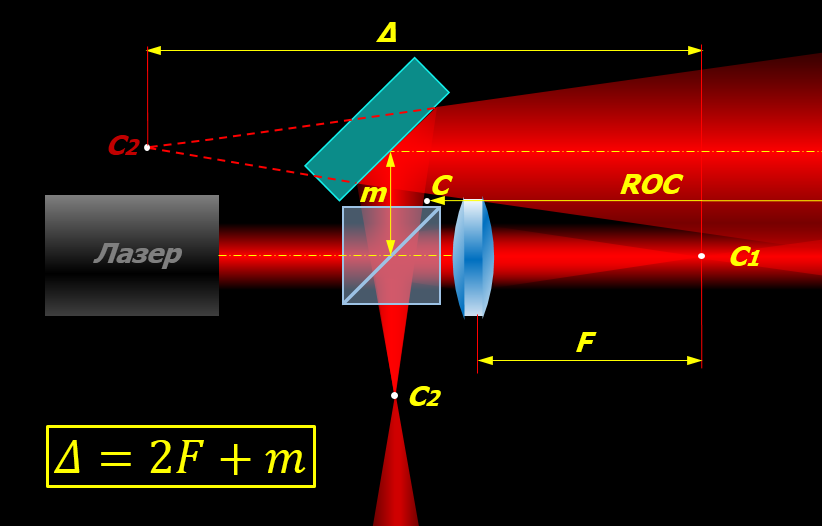

Полезная картинка:

Моя реализация:
Все компоненты крепятся магнитами к пластине.
Это позволяет поворачивать и двигать их относительно друг друга.
Зеркало и лазер кроме того имеют подстройку угла наклона с помощью винтов.

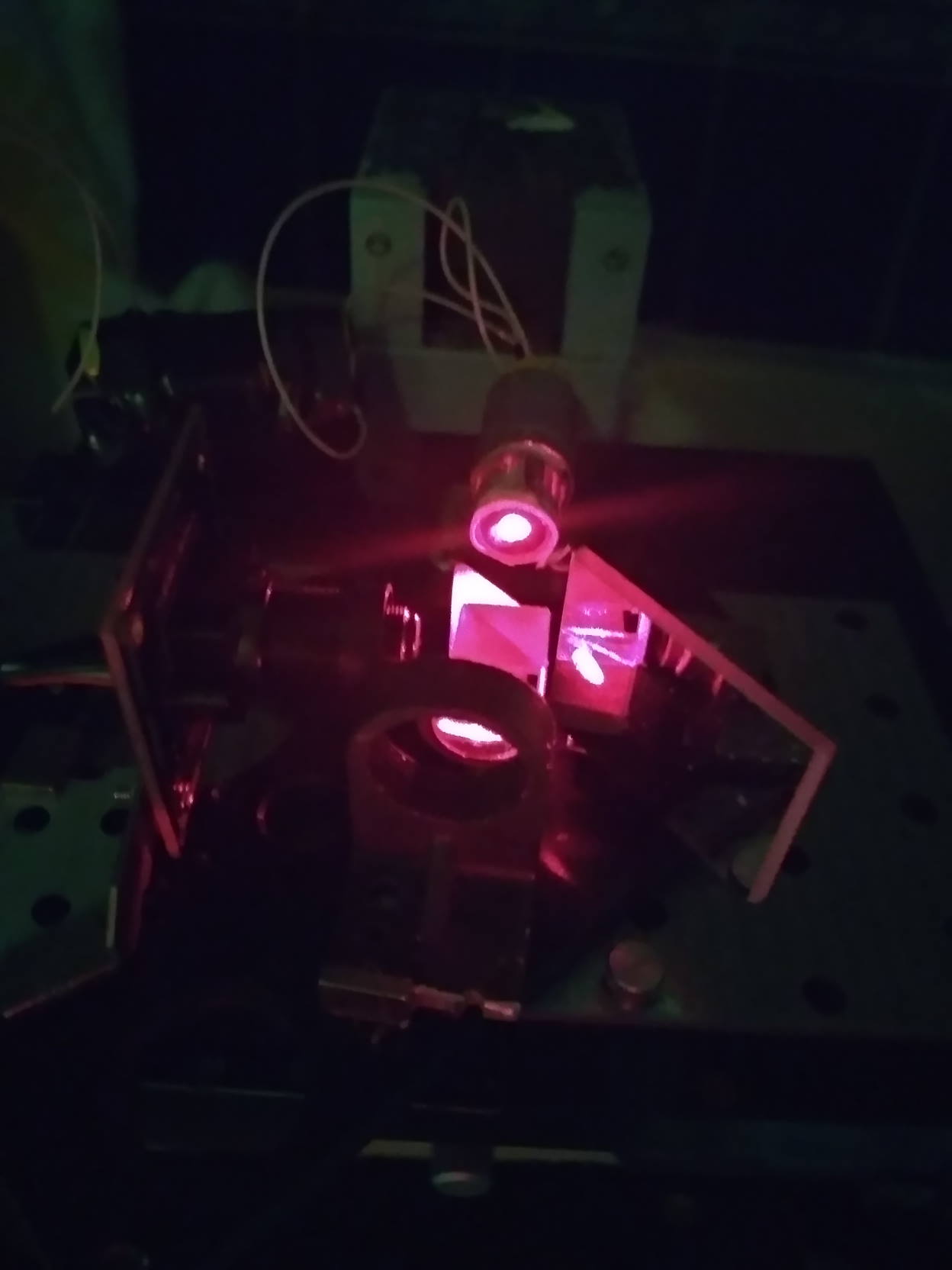

Практическая реализация
Работа происходит в темноте.
Зеркало на подвесе
Вот такая бяка получается.
Пока не обсчитал, но видно, что много шума и мусора.
Это вырезанное в фотошопе изображение зеркала
Придется заказывать линзу и зеркало там же, где купил кубик.
Трактор...)
