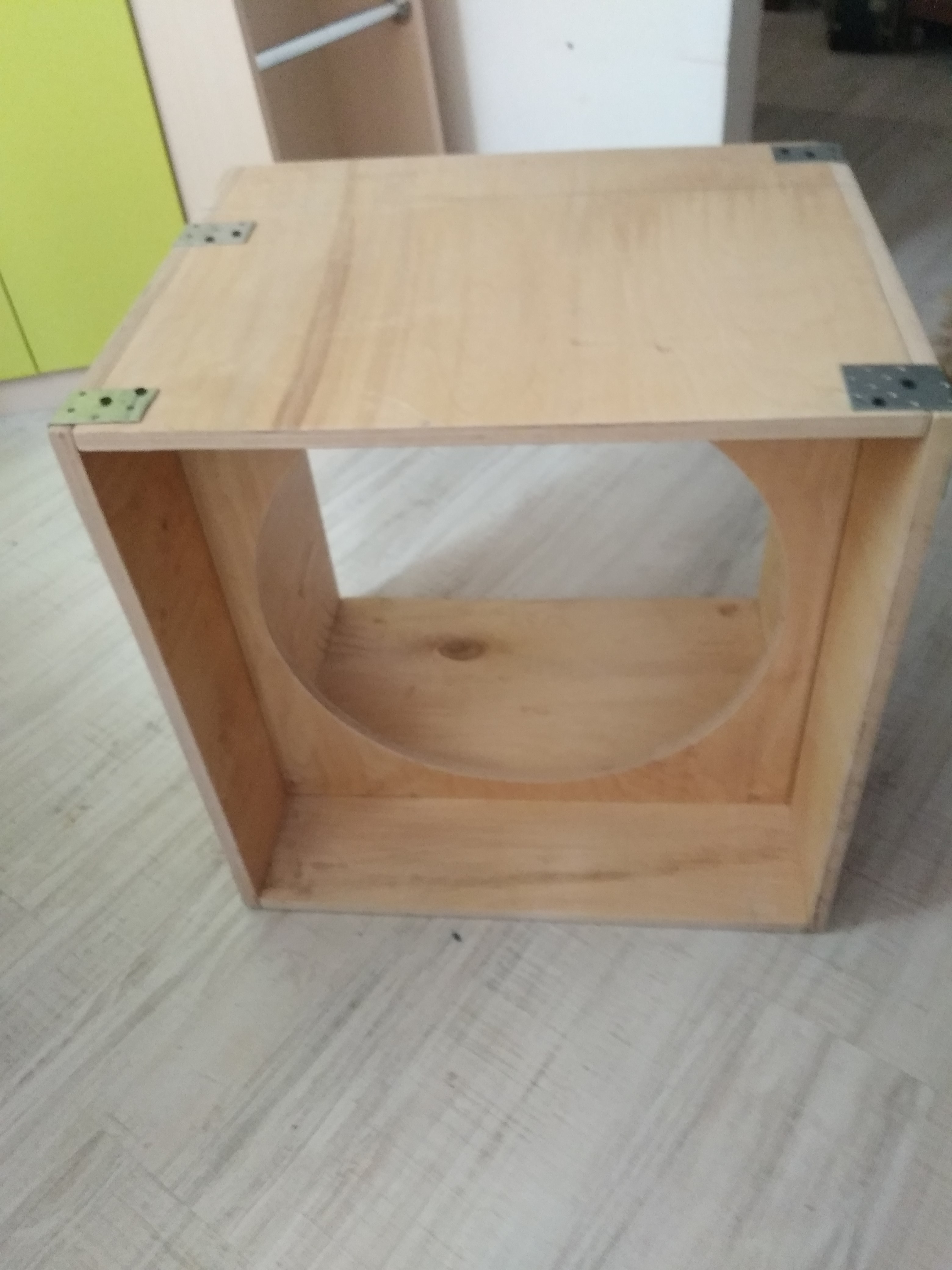

Решил сюда кидать конструктивные решения постройки доба для зеркала "Зеленый дракон"
Трактор...)

Аватара пользователя
didperm
Сообщения: 1317
Зарегистрирован: 13 окт 2008, 15:44
Тeлeфoн: 89058634337

Re: Конструкция доба 16"

Сообщение didperm »

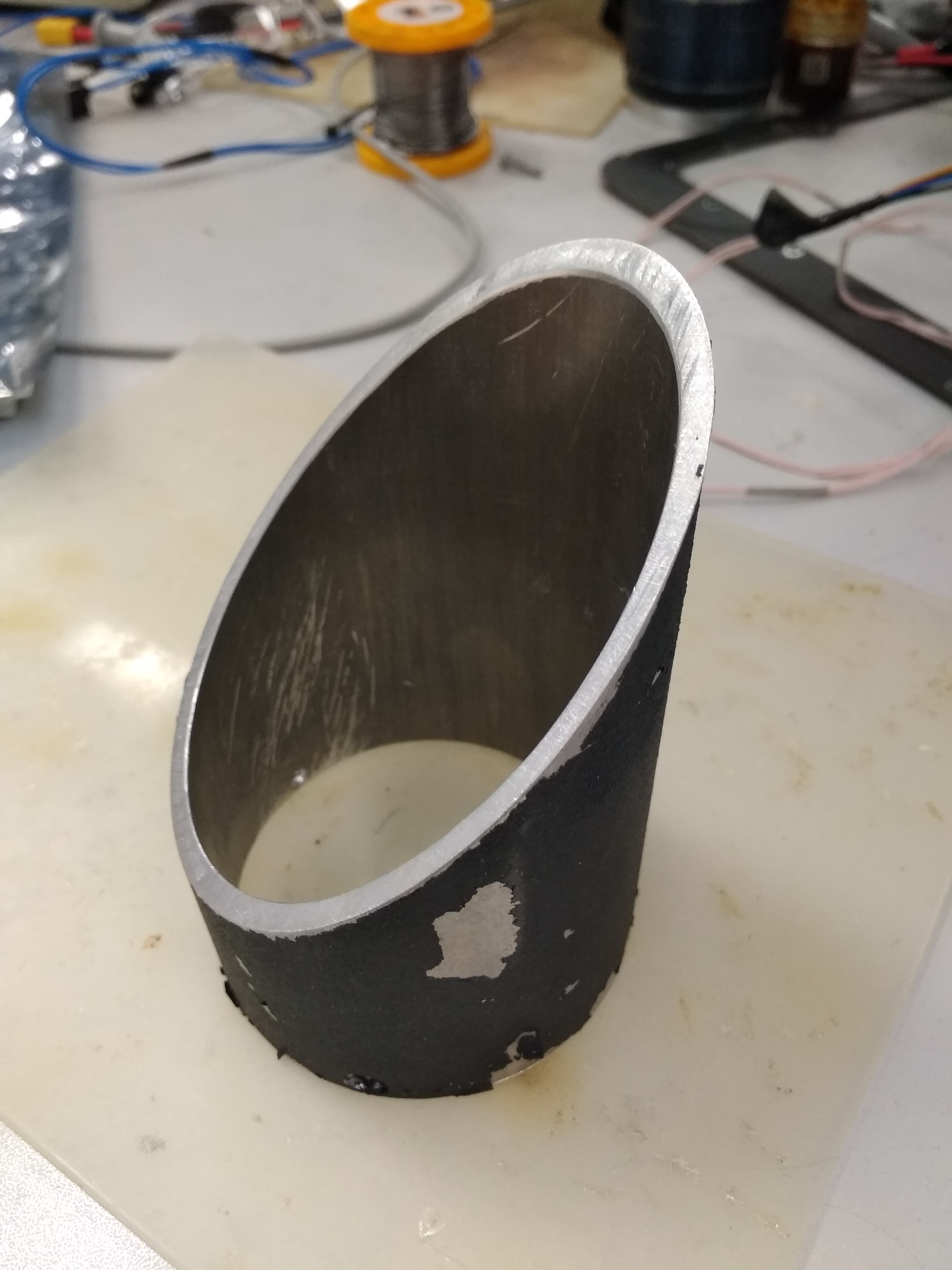

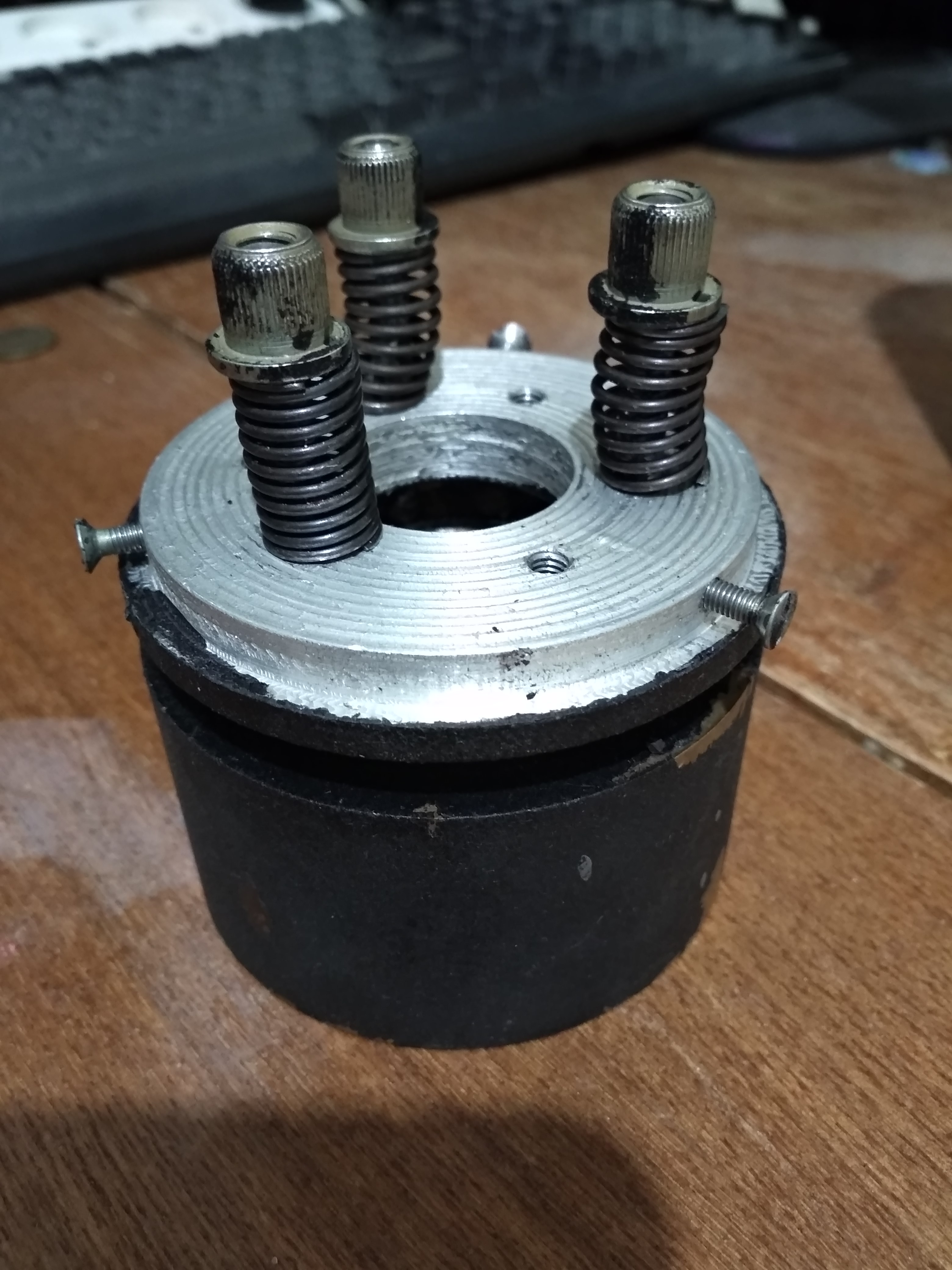

Некоторые детали паука. Стакан и механизм задарил мне Виктор (VIQ).
Эти детали от кассегрена.
Разобрал, перевинтил упорные винты,
отрезал гильзу под 45 градусов.
Трактор...)

Аватара пользователя
didperm
Сообщения: 1317
Зарегистрирован: 13 окт 2008, 15:44
Тeлeфoн: 89058634337

Re: Конструкция доба 16"

Сообщение didperm »

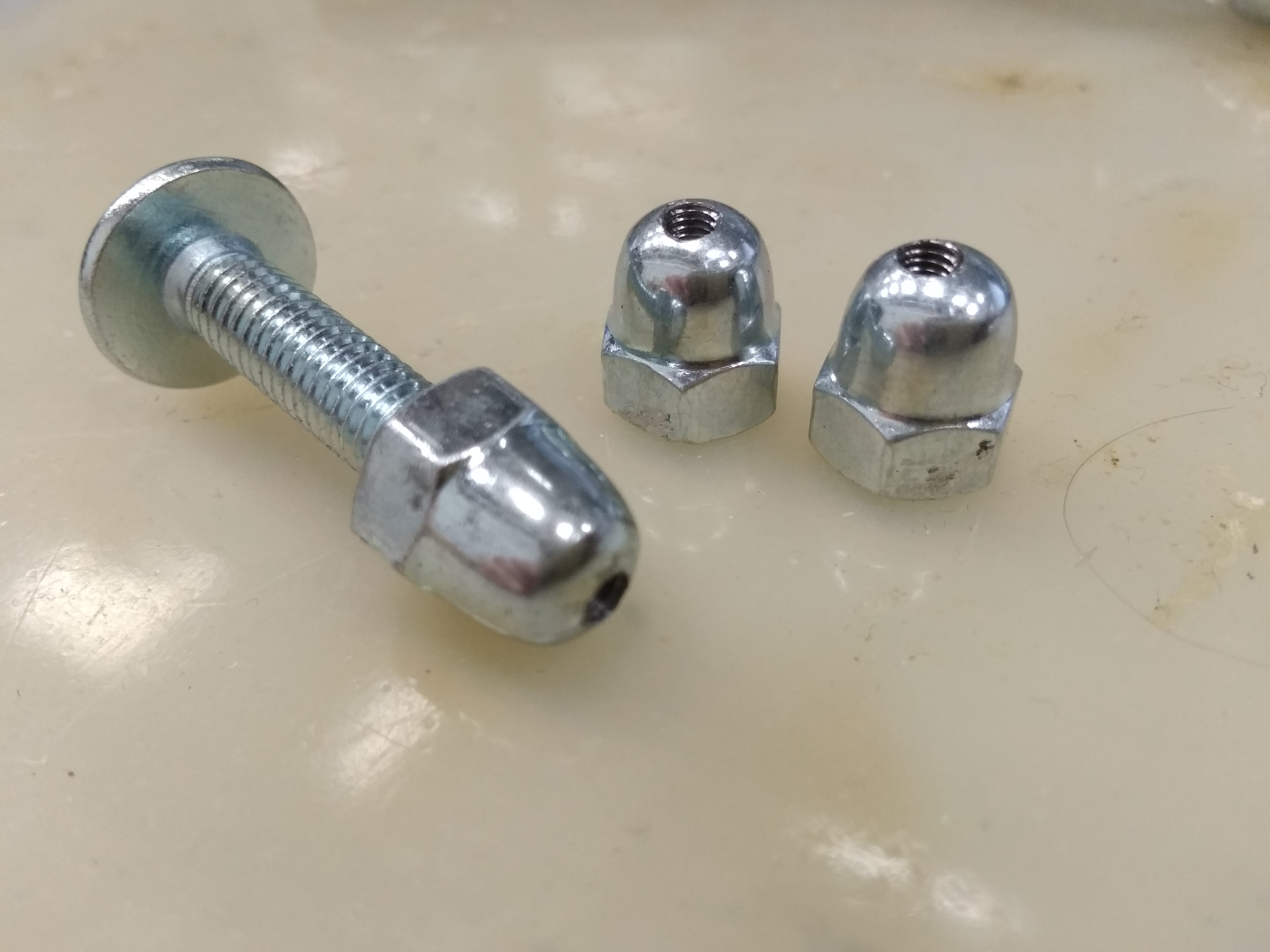

Упорные шаровые гайки для размещения на них треугольников разгрузки главного зеркала.
Просверлил в них отверстия для фиксации треугольников.
Трактор...)

Аватара пользователя
senao
Модератор
Модератор
Сообщения: 620
Зарегистрирован: 09 май 2009, 21:39
Откуда: Кизел

Re: Конструкция доба 16"

Сообщение senao »

В шаровых гайках отверстия просверлены со смещением. Это особенность конструкции?
Стационар на колонне SW25012EQ6pro + паракорр + Canon 6D

Аватара пользователя
didperm
Сообщения: 1317
Зарегистрирован: 13 окт 2008, 15:44
Тeлeфoн: 89058634337

Re: Конструкция доба 16"

Сообщение didperm »

senao писал(а):
28 фев 2020, 18:22
В шаровых гайках отверстия просверлены со смещением. Это особенность конструкции?
Сверло съехало )). Перед елаю. Много купил.))
Трактор...)

Аватара пользователя
senao
Модератор
Модератор
Сообщения: 620
Зарегистрирован: 09 май 2009, 21:39
Откуда: Кизел

Re: Конструкция доба 16"

Сообщение senao »

В таком случае, если нет доступа к токарному станку можно просверлить отверстия следующим способом. Берем шпильку, или отрезаем головку болта. Наворачиваем на шпильку шаровую гайку. Затем крепим получившуюся конструкцию в дрель, включаем, отмечаем маркером центр. Далее керним, можно каким нибудь старым метчиком. Потом сверло зажимаем в тиски и сверлим.
Соответственно сверло у нас неподвижно, вращается деталь. За счет этого отверстие не уводит в сторону. Таким способом можно сверлить отверстия внутри болтов, отверстие получается четко по центру.
Стационар на колонне SW25012EQ6pro + паракорр + Canon 6D

Аватара пользователя
didperm
Сообщения: 1317
Зарегистрирован: 13 окт 2008, 15:44
Тeлeфoн: 89058634337

Re: Конструкция доба 16"

Сообщение didperm »

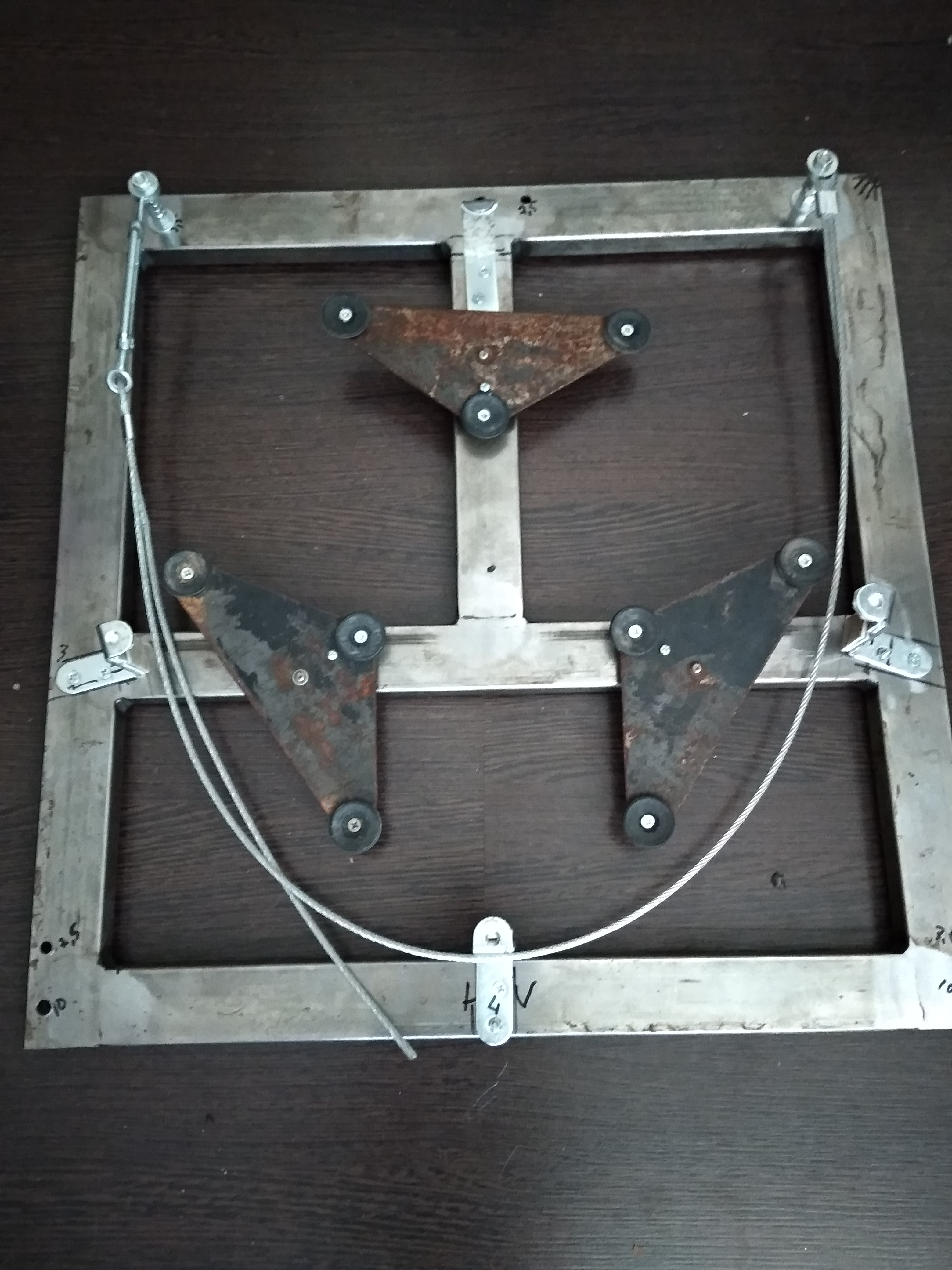

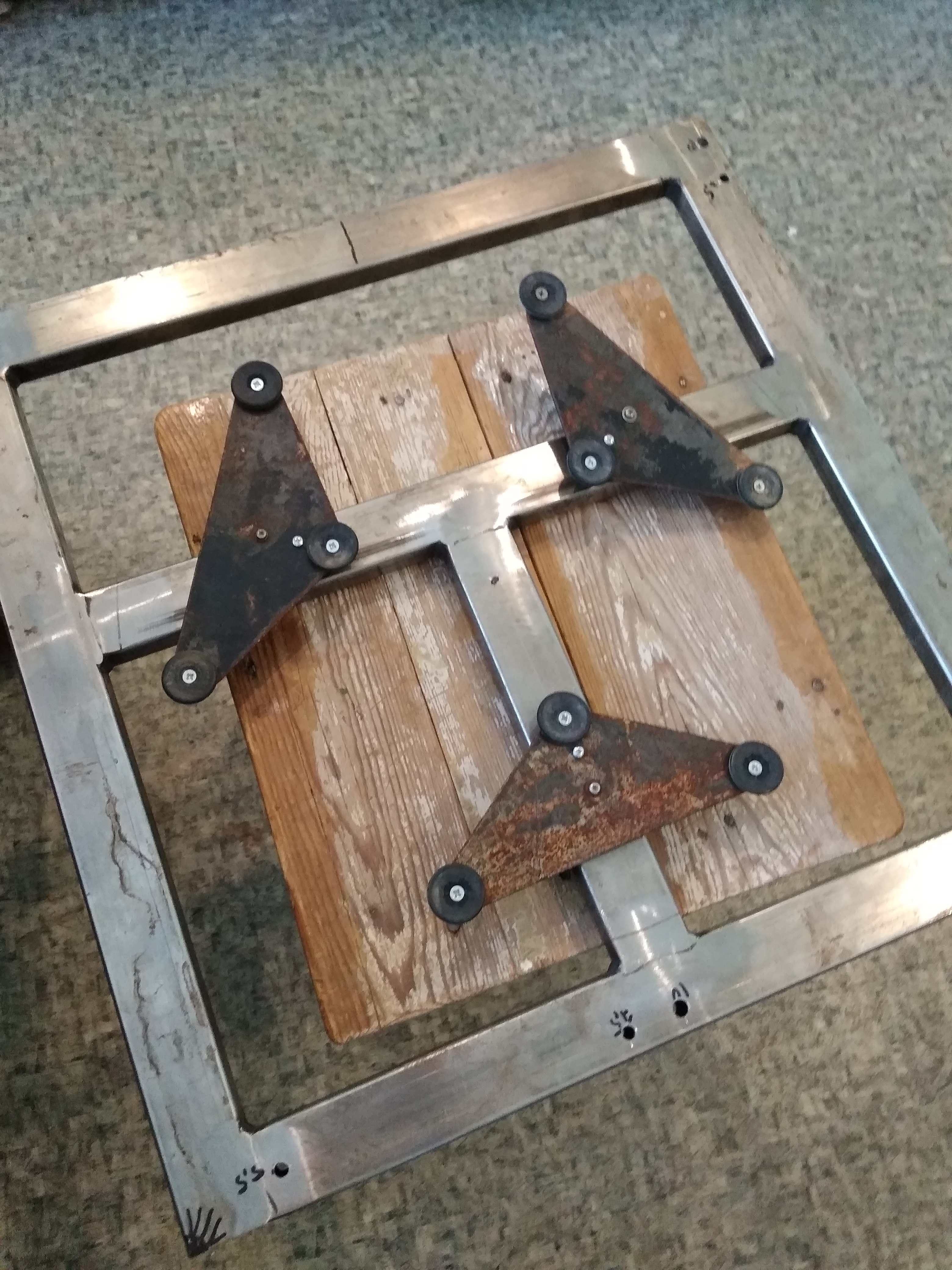

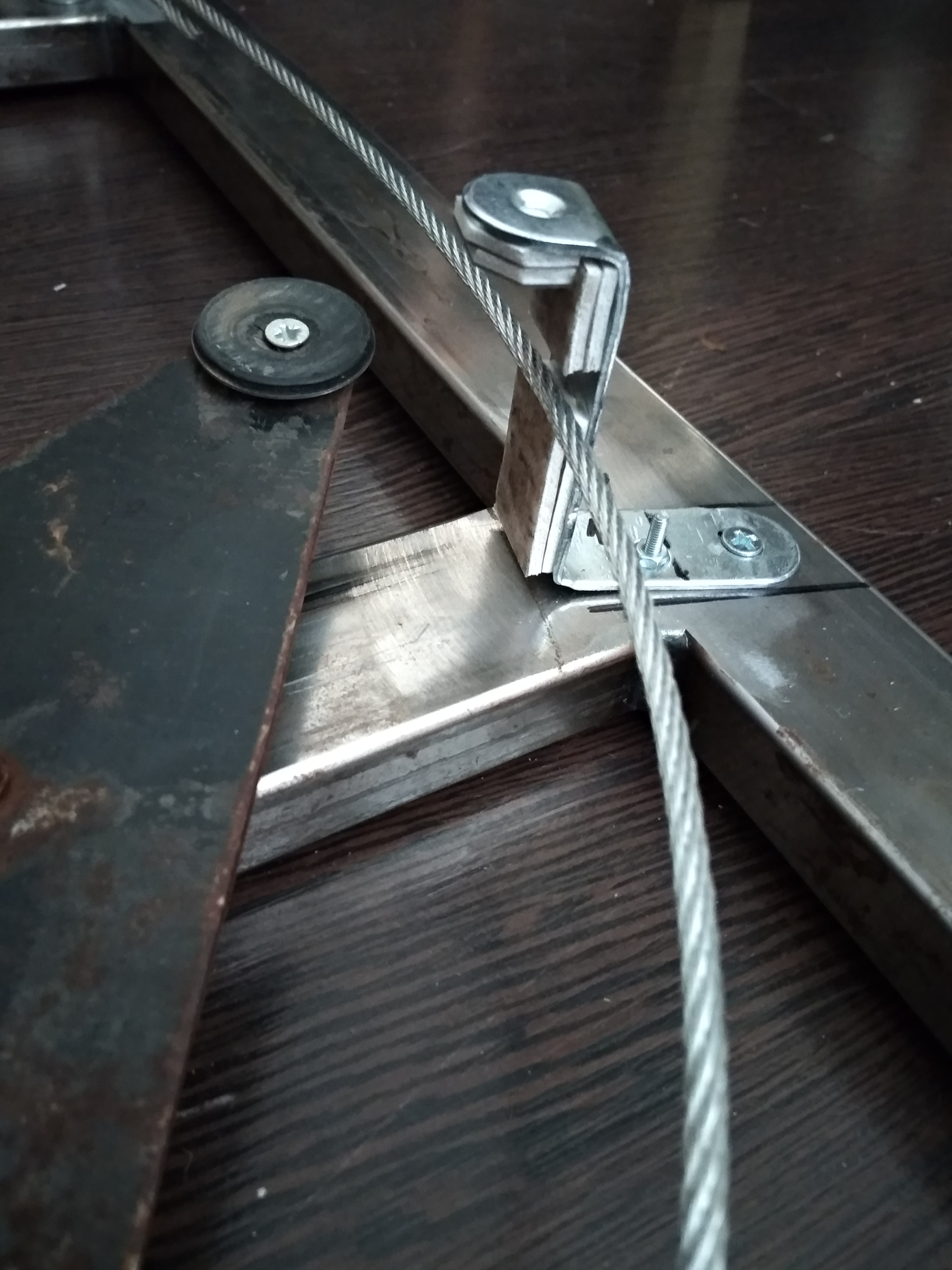

Начал монтировать оправу для Зеленого.
Треугольники немного ржавые, потом покрашу.
Трактор...)

Аватара пользователя
didperm
Сообщения: 1317
Зарегистрирован: 13 окт 2008, 15:44
Тeлeфoн: 89058634337

Re: Конструкция доба 16"

Сообщение didperm »

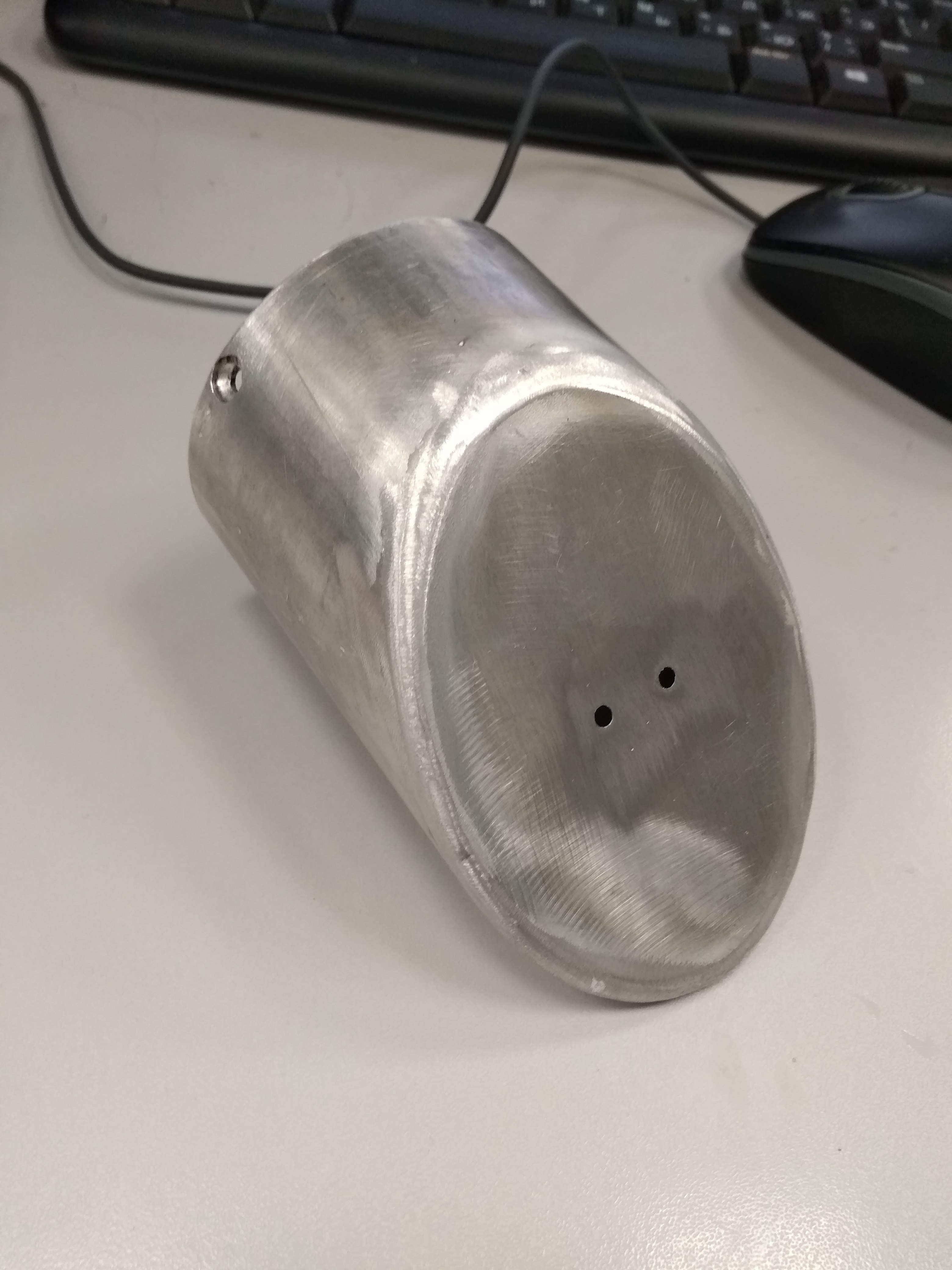

Заварили сегодня торец стакана.
Трактор...)
