проба дифракционной решетки

Сообщение didperm » 18 дек 2008, 00:03

откопал я у себя в хламе старую самодельную дифракционную решетку,
прикрепил ее на объектив Таир-3 и поскольку звезд не видно потестил ее по ближайшим фонарям...
фонари от меня видно ртутные и обычные - накаливания ... получился соответственно полосчатый и сплошной спектр...
разрешение у решетки не очень большое, поэтому конкретные полосы слились в участки засветки... ))

фотоотчет прилагается....


при первом удачном небе - попробую по звездам...))
Вложения

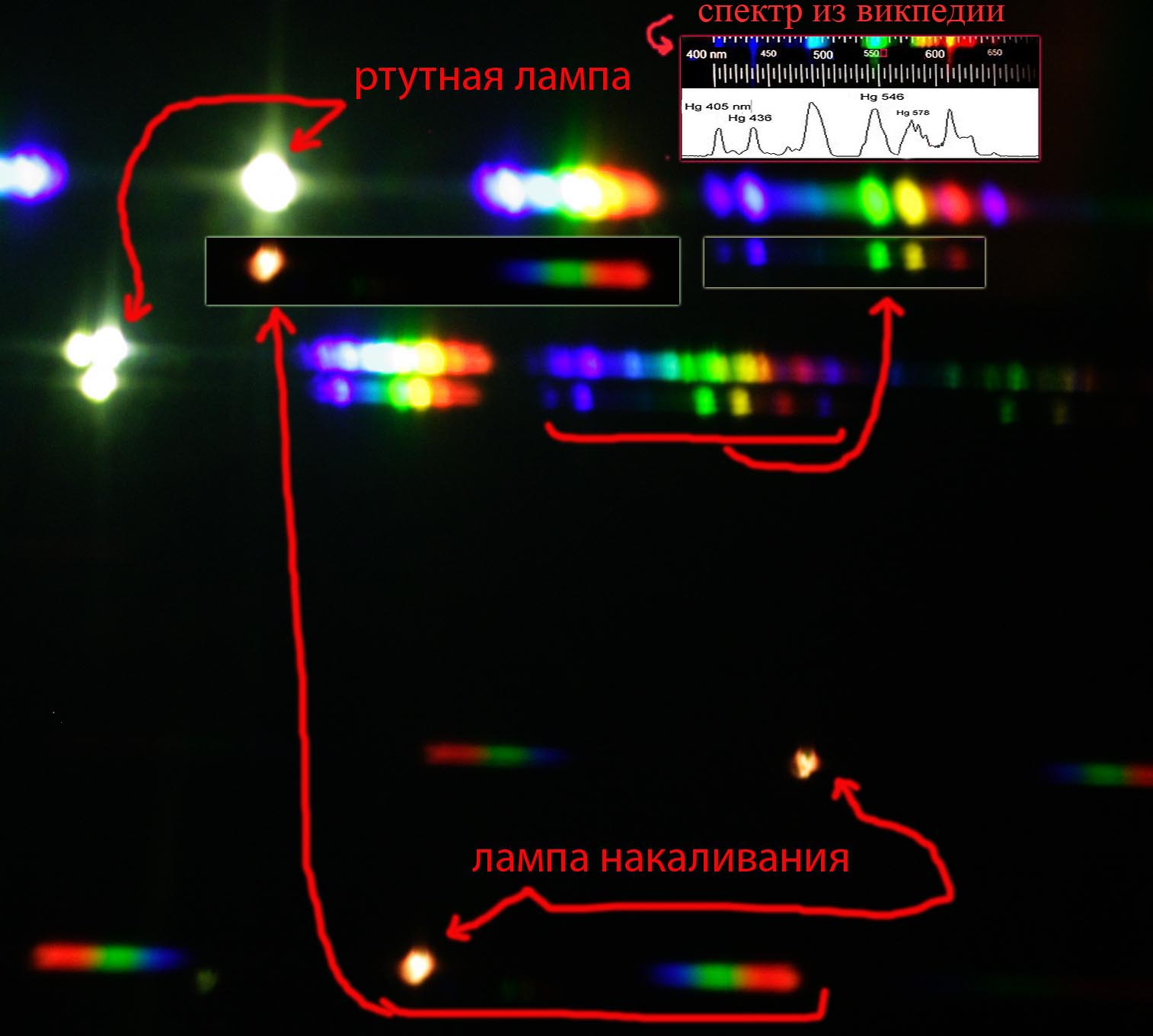

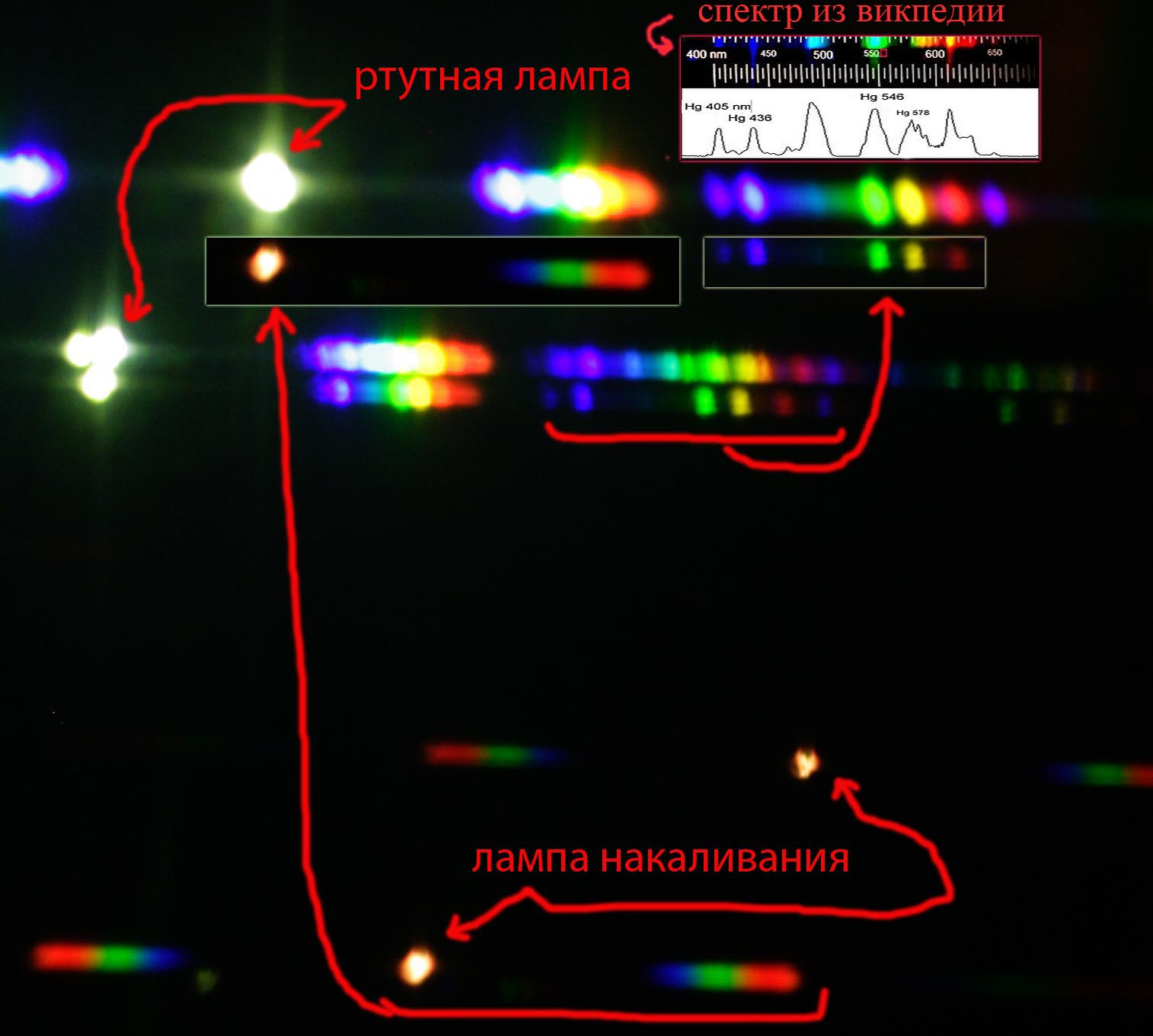

четко видны разные спектры: у ламп накаливания - сплошной,
у ртутных - полосчатый...)))) (сверху для масштаба спектр из викпедии)
Трактор...)

Аватара пользователя
didperm
Сообщения: 1212
Зарегистрирован: 13 окт 2008, 15:44
Тeлeфoн: 89058634337

Re: проба дифракционной решетки

Сообщение didperm » 23 дек 2008, 12:01

didperm писал(а):при первом удачном небе - попробую по звездам...))
тест по звездам - отрицательный...
не распадается спектр, и темных поглощательных линий тоже не видно...
или не хватает качества решетки или надо свет брать из фокальной плоскости... а это уже другая история..))
Трактор...)

Аватара пользователя
didperm
Сообщения: 1212
Зарегистрирован: 13 окт 2008, 15:44
Тeлeфoн: 89058634337

Re: проба дифракционной решетки

Сообщение didperm » 06 янв 2009, 00:15

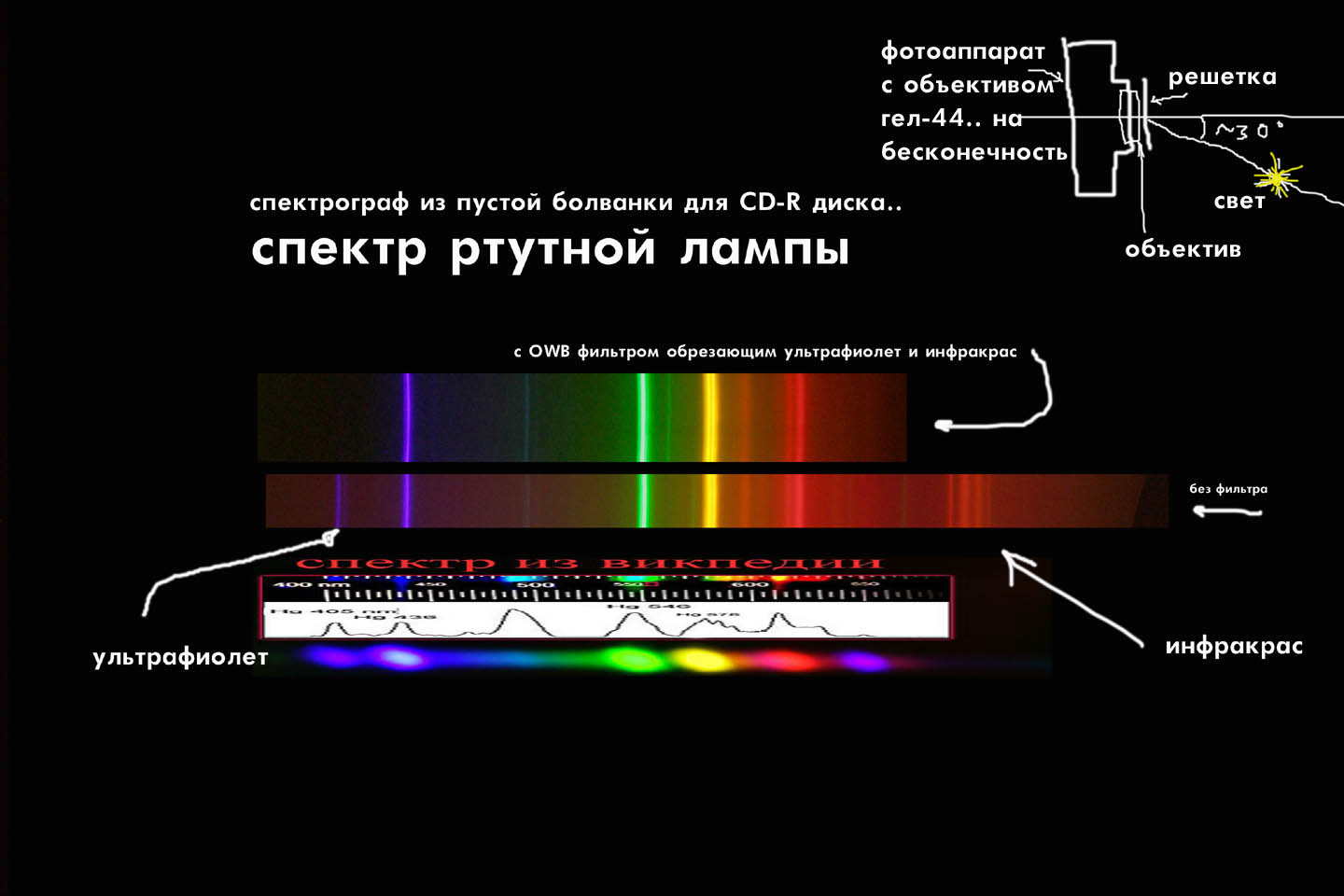

собрал новую схему спектрографа ....
в качестве дифракционной решетки использовал прозрачный диск-
пустую болванку dvd-R без напыления... обычно их укладывают
сверху на стопку нормальных болванок для защиты ....

потестил по фонарю видному в окно... поскольку на улицу лезть холодно...)))
но и при этом результат гораздо лучше предыдущего...
практически все описанные линии разрешились даже двойная желтая...
снимал с обрезающим фильтром и без него...
четко видно как работает фильтр - режет ультрафиолет и инфракрас...
Вложения
Трактор...)

Аватара пользователя
Divizia-51
Сообщения: 194
Зарегистрирован: 15 ноя 2008, 23:41
Контактная информация:

Re: проба дифракционной решетки

Сообщение Divizia-51 » 06 янв 2009, 01:54

Прикольная штука кстати "спектроскопия". Я про нее недавно читал в справочнике про солнце.

Аватара пользователя
didperm
Сообщения: 1212
Зарегистрирован: 13 окт 2008, 15:44
Тeлeфoн: 89058634337

Re: проба дифракционной решетки

Сообщение didperm » 06 янв 2009, 10:15

если седня звезды покажут - попробую по звездам.. авось поедет..
чувствительности только маловато... длинными выдержками придется лопатить....

удивляет то , что вокруг бывают вещи, которые можно использовать абсолютно не по назначению...
болванки cd-r , например...)))

а в солнце над будет тоже стрельнуть - все-таки ближайшая звезда...))
Трактор...)

Аватара пользователя
didperm
Сообщения: 1212
Зарегистрирован: 13 окт 2008, 15:44
Тeлeфoн: 89058634337

Re: проба дифракционной решетки

Сообщение didperm » 07 янв 2009, 14:27

блин, по звездам не получилось..
каша какая-то....
делаю новый вариант по классической схеме: объектив-щель-объектив-решетка-объектив-матрица...
задолбался уже..))
Трактор...)

Аватара пользователя
didperm
Сообщения: 1212
Зарегистрирован: 13 окт 2008, 15:44
Тeлeфoн: 89058634337

Re: проба дифракционной решетки

Сообщение didperm » 08 янв 2009, 00:32

продолжаю мучить тему дифрешетки

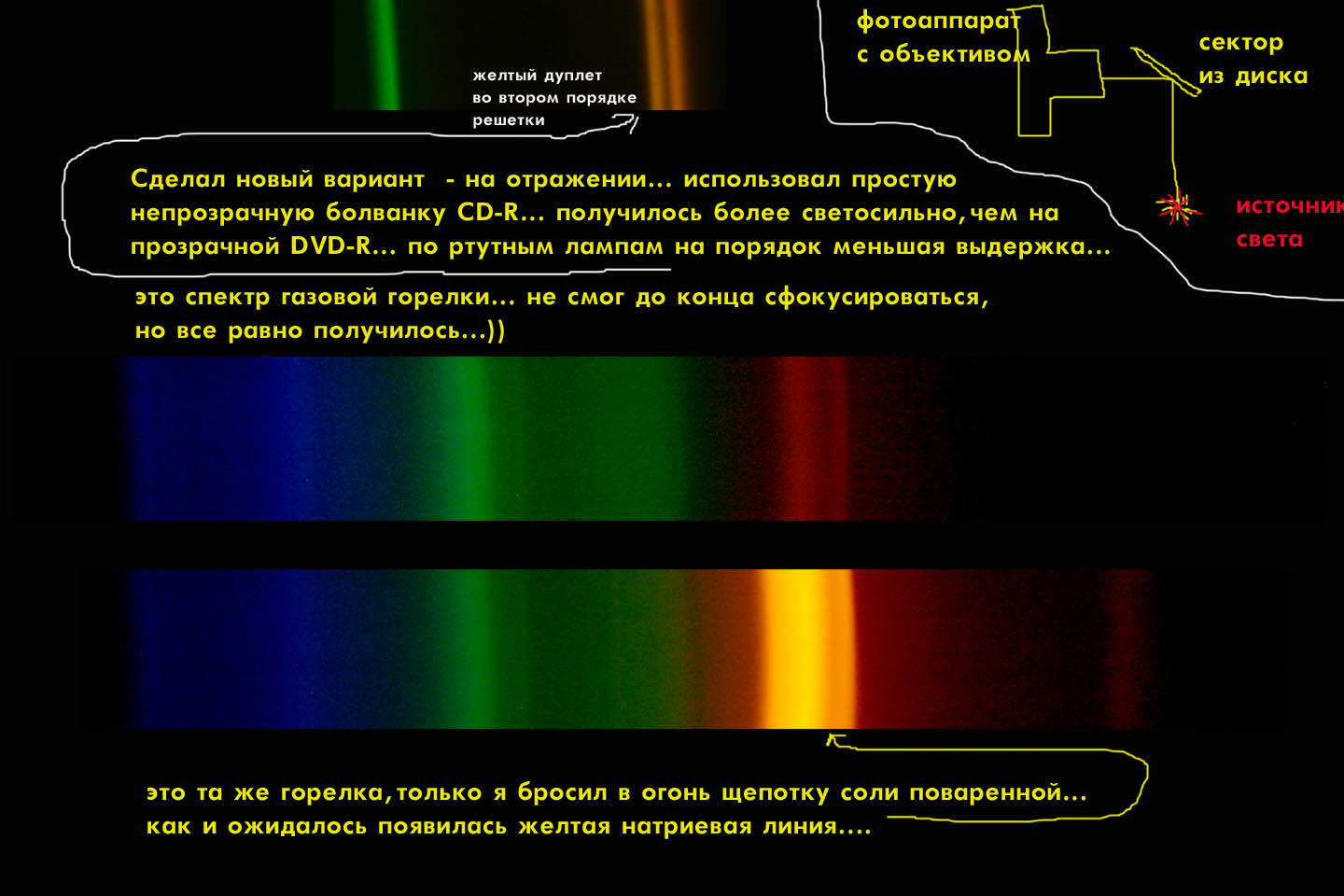

сделал седня новый дивайс - на отражении, вроде получше
вчерашней классической...
у классики - хреновая светосила...
Вложения
Трактор...)

Аватара пользователя
AstroPerm
Пермский Астрофорум
Пермский Астрофорум
Сообщения: 431
Зарегистрирован: 05 окт 2008, 19:46
Откуда: Пермь
Контактная информация:

Re: проба дифракционной решетки

Сообщение AstroPerm » 08 янв 2009, 10:09

Так вот он какой, спектр газовой горелки :smile:

Аватара пользователя
didperm
Сообщения: 1212
Зарегистрирован: 13 окт 2008, 15:44
Тeлeфoн: 89058634337

Re: проба дифракционной решетки

Сообщение didperm » 08 янв 2009, 19:17

ну да - домашняя газовая плита...)))
Трактор...)

Аватара пользователя
didperm
Сообщения: 1212
Зарегистрирован: 13 окт 2008, 15:44
Тeлeфoн: 89058634337

Re: проба дифракционной решетки

Сообщение didperm » 09 янв 2009, 11:03

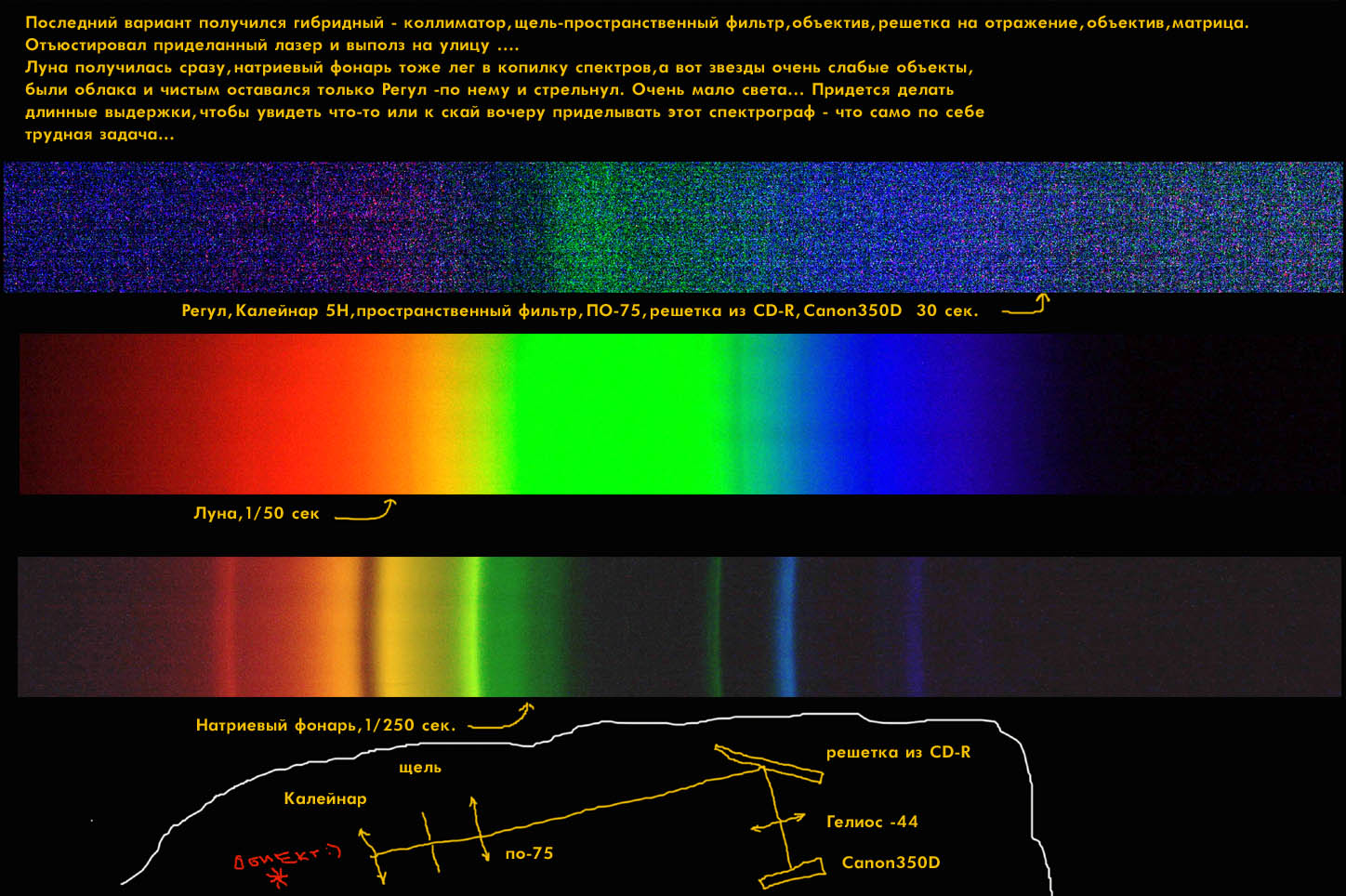

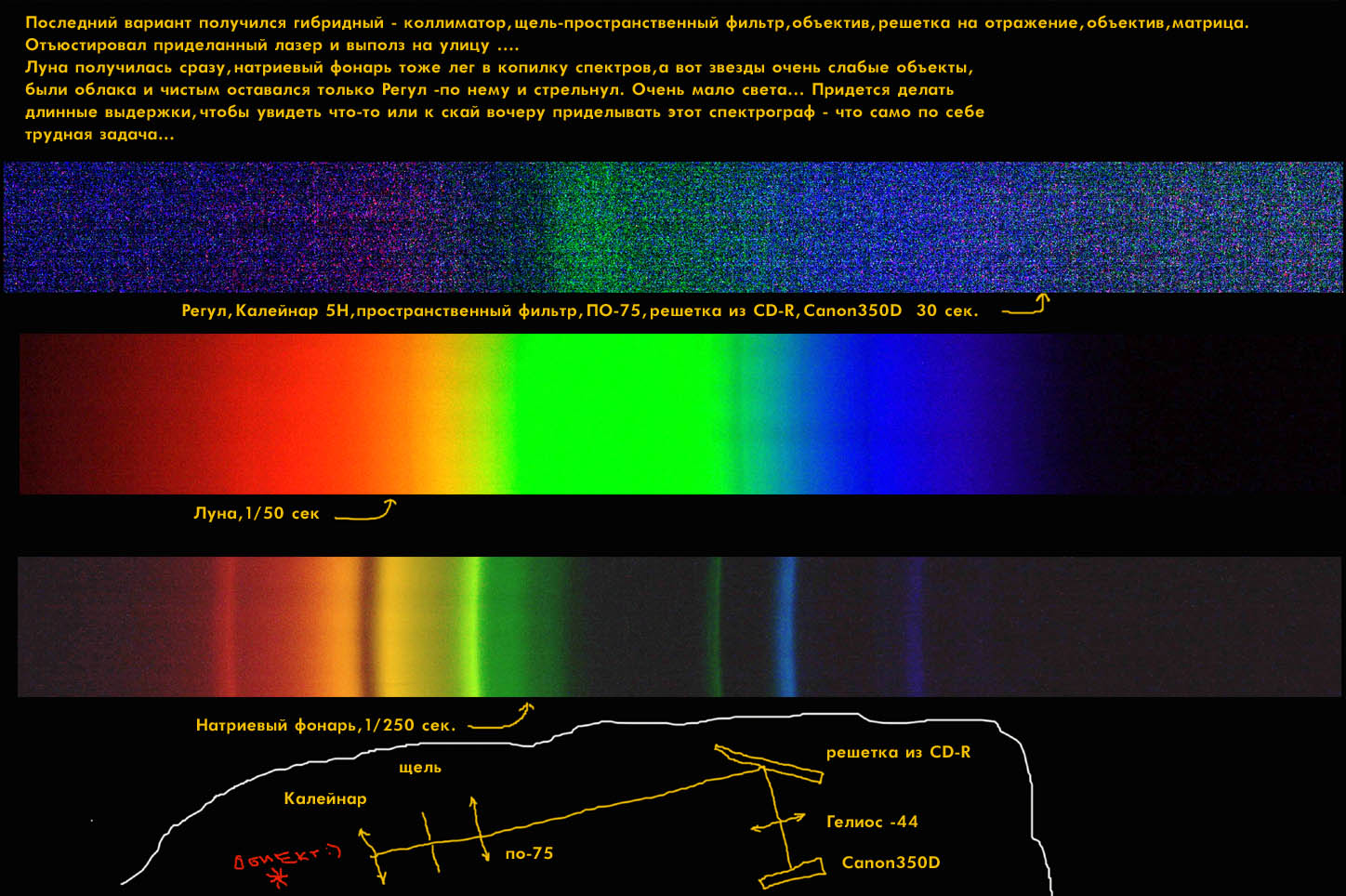

сварганил очередной вариант спектрографа
потестил по луне и звезде...

результат : по звезде все равно не хватает света,
придется долбасить длинными выдержками с последующим сложением в Ирисе...((
Вложения
Трактор...)
