Обзор монтировки SIGHTRON Nano Tracker

Сообщение andovin »

Напишу небольшой обзор про миниатюрный сетап для астрофото. Давно было попробовать простейшее астрофото, но беда в том что не очень люблю таскать тяжелые железяки. Вначале пытался экспериментировать с EQ1, но сетап на ее основе мне показался громоздким и неудобным для ее массы. В качестве легкого сетапа для фотографирования был выбран SIGHTRON Nano.Tracker одна из самых компактных на сегодняшний день монтировок для широкоугольной астрофотографии ее вес составляет всего 400 гр. Цена на нее в наших астромагазинах не устраивала, поэтому купил на японском амазоне через посредника Zenmarket , итого с доставкой стоимость составила 7900 что почти в два раза дешевле чем в наших магазинах.

В качестве штатива выбрал Rekam RT-P30, с удобной шаровой головкой, может нести массу до 3 кг. Штатив очень понравился, спокойно держит трубу DeepSky 90/500.

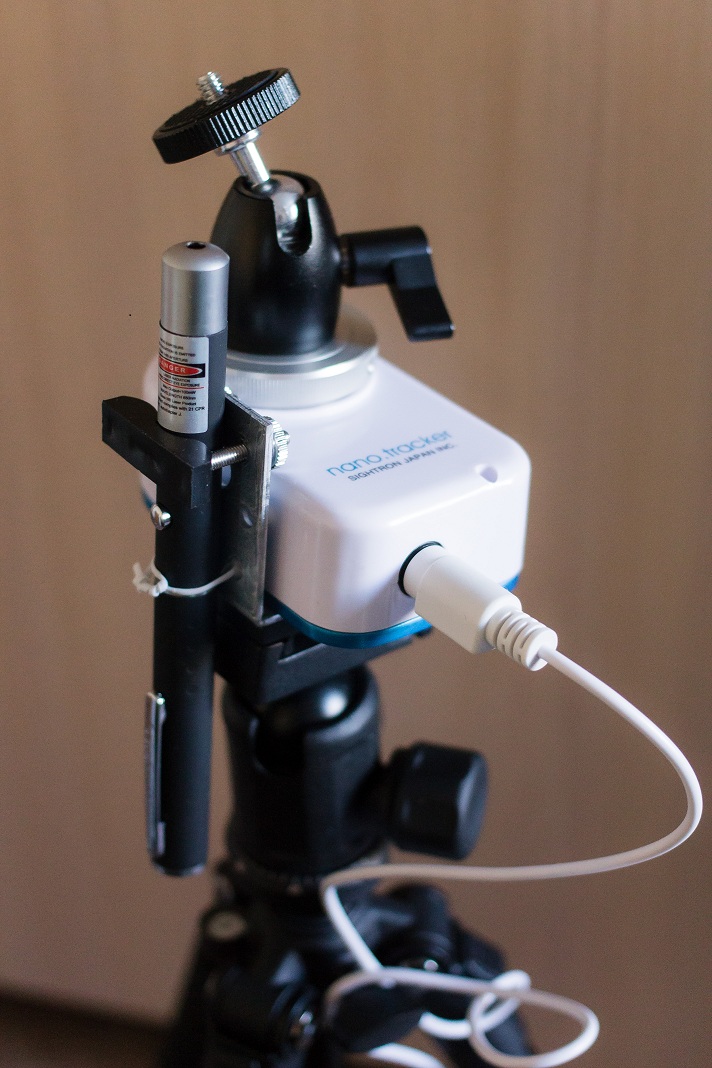

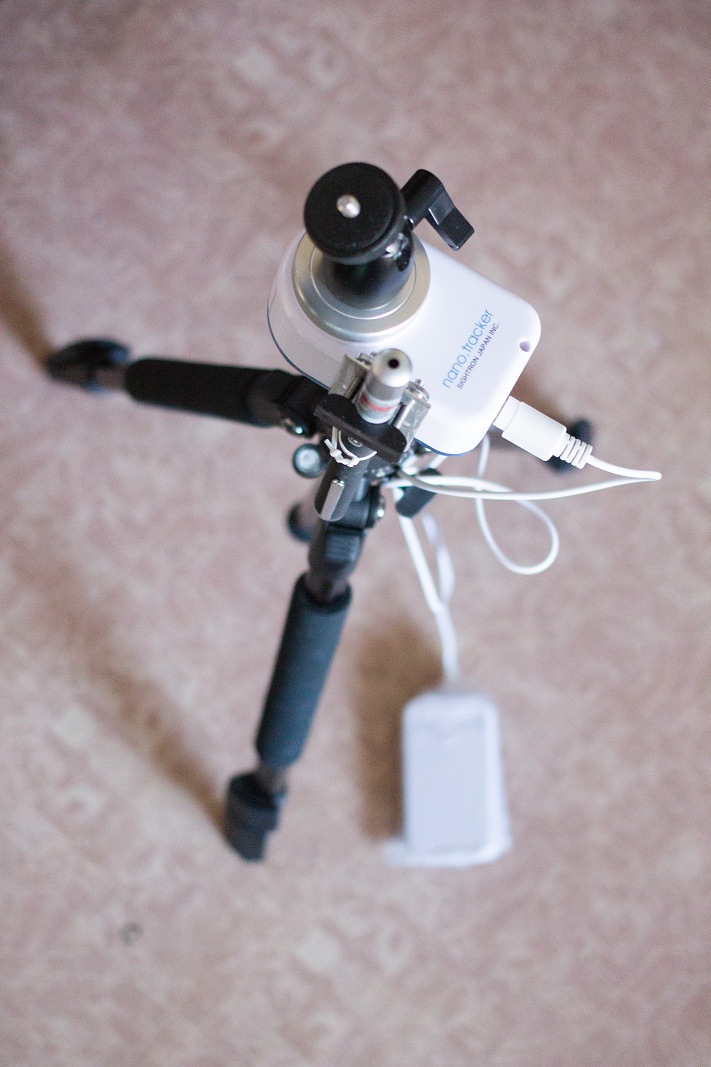

Также потребовалась простая шаровая головка и красный лазер 100 мВт для выставления полярой оси, так как через дырочку которая имеется в монтировке это сделать не реально. Красный лазер выбрал после чтения форумов, так как он менее чувствителен к низким температурам. В начале пытался лазер закрепить с помощью переходника с лазера на отверстие для выставление полярки, который заказал у токаря, но данная конструкция оказалась не работоспособной – был большой люфт. В итоге совершенно случайно удалось закрепить лазер с помощью уголка и крепления для искателя. Теперь наводка на полярную звезду стала довольно простой.

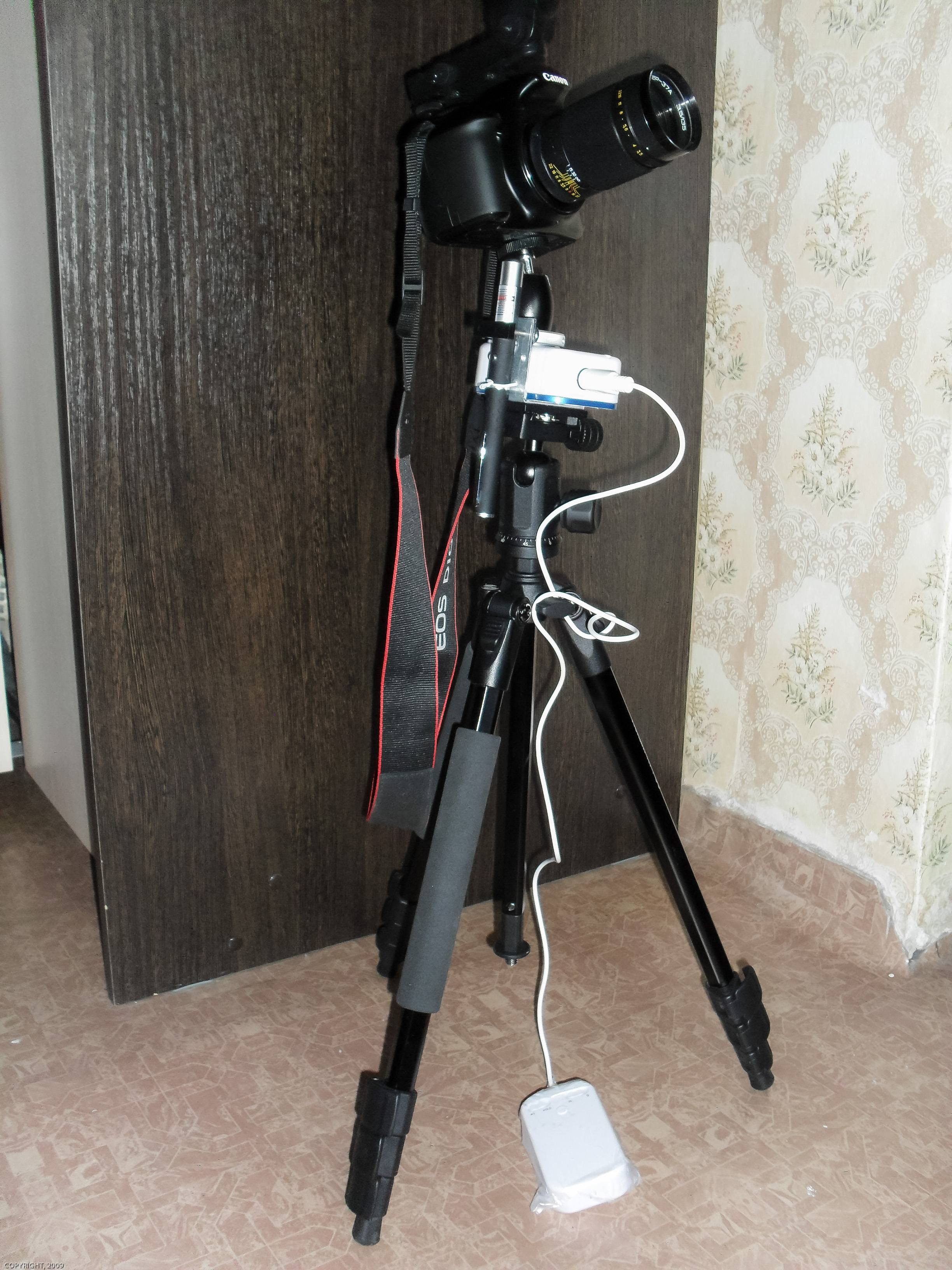

Первые испытания показали, что снимать на 135 мм бес смаза звезд можно как минимум 30 сек, больше выдержку пока не ставил. Пульт с батарейками чтобы они не потеряли заряд на морозе удобнее всего прятать в кармане. Выношу на улицу в руках штатив, в сумке собранный сетап на штативной площадке, на морозе остается только установить штативную площадку на штатив, настроить полярку, сфокусироваться и можно снимать.

Сегодня закрепил на фотоаппарат искатель с красной точкой, надеюсь это облегчит наводку, в противном случае буду думать об оптическом искателе или втором лазере.
Вложения
Vixen GP2, SW 150/750, Canon 6D, Samyang 24 1.4, Visionking 5х25
Grossenwolf
Сообщения: 172
Зарегистрирован: 26 фев 2011, 13:18
Контактная информация:

Re: Обзор монтировки SIGHTRON Nano Tracker

Сообщение Grossenwolf »

Ничесе у тебя руки в то место вставлены! Респект!
Аватара пользователя
didperm
Сообщения: 1396
Зарегистрирован: 13 окт 2008, 15:44
Тeлeфoн: 89058634337

Re: Обзор монтировки SIGHTRON Nano Tracker

Сообщение didperm »

интересно, что у нее внутри. Будильник на шестеренках или еще червяк стоит?
Трактор...)
Аватара пользователя
andovin
Сообщения: 416
Зарегистрирован: 15 апр 2013, 17:54
Тeлeфoн: 89822334904
Откуда: Пермь
Контактная информация:

Re: Обзор монтировки SIGHTRON Nano Tracker

Сообщение andovin »

Не разбирал, но в этом обзоре есть фото внутренностей http://www.kenko-tokina.ru/reviews/14.html
Также разбирал пользователь с соседнего форума http://www.astronomy.ru/forum/index.php ... 26.40.html
Vixen GP2, SW 150/750, Canon 6D, Samyang 24 1.4, Visionking 5х25
Аватара пользователя
berezen
Модератор
Модератор
Сообщения: 746
Зарегистрирован: 14 окт 2008, 15:20
Тeлeфoн: 89027924650
Откуда: Пермь

Re: Обзор монтировки SIGHTRON Nano Tracker

Сообщение berezen »

Вот только проволочка в креплении лазера мне не понравилась. Лазер должен всегда вставать в жёстко фиксированное положение и должен быть отьюстированным. В его креплении желательно предусмотреть юстировочные винты.
MAK-70, F30070M, DeepSky 70400, DeepSky F70070, DeepSky 90\700, ЗМ-5А, DeepSky ED 70\420, Sturman 70400, Sky Watcher 705, Kenko 400mm F6.7 ED.
Аватара пользователя
andovin
Сообщения: 416
Зарегистрирован: 15 апр 2013, 17:54
Тeлeфoн: 89822334904
Откуда: Пермь
Контактная информация:

Re: Обзор монтировки SIGHTRON Nano Tracker

Сообщение andovin »

Да, буду думать над винтами. Проволочка там практически не нужна, в верхней части крепление от искателя DeepSky плотно лазер фиксирует, кстати если у кого есть еще одно такое не нужное с удовольствием приобрету для более надежной фиксации :smile:
Vixen GP2, SW 150/750, Canon 6D, Samyang 24 1.4, Visionking 5х25
Аватара пользователя
andovin
Сообщения: 416
Зарегистрирован: 15 апр 2013, 17:54
Тeлeфoн: 89822334904
Откуда: Пермь
Контактная информация:

Re: Обзор монтировки SIGHTRON Nano Tracker

Сообщение andovin »

Возникла неисправность: при включении мотор пытается вращать шестерни, но то ли не хватает вращающего момента то ли еще почему но вращения не происходит. В результате дергается шестерня мотора пытаясь прокрутить первую передаточную шестерню. Разобрал, все внимательно осмотрел, не знаю в чем может дело быть. Если кто нибудь может посмотреть сей девайс буду очень благодарен.
Vixen GP2, SW 150/750, Canon 6D, Samyang 24 1.4, Visionking 5х25
Аватара пользователя
senao
Модератор
Модератор
Сообщения: 635
Зарегистрирован: 09 май 2009, 21:39
Откуда: Кизел

Re: Обзор монтировки SIGHTRON Nano Tracker

Сообщение senao »

Возможно драйвер двигателя накрылся. Если мотор вывести из зацепления с шестернями при включении он прокручивается?
Стационар на колонне SW25012EQ6pro + паракорр + Canon 6D
Аватара пользователя
andovin
Сообщения: 416
Зарегистрирован: 15 апр 2013, 17:54
Тeлeфoн: 89822334904
Откуда: Пермь
Контактная информация:

Re: Обзор монтировки SIGHTRON Nano Tracker

Сообщение andovin »

Мотор очень плотно прикручен, но и без его снятия видно что он не работает должным образом, просто совершает короткие подергивания вперед-назад, при включении режима скоростной прокрутки вибрирует не совершая вращения. Может быть драйвер (вся электроника находится в пульте) а может и сам мотор.
Vixen GP2, SW 150/750, Canon 6D, Samyang 24 1.4, Visionking 5х25
ASin
Сообщения: 51
Зарегистрирован: 06 авг 2012, 20:53
Откуда: Perm

Re: Обзор монтировки SIGHTRON Nano Tracker

Сообщение ASin »

подергивание шагового мотора - это нормальное поведение, когда не хватает момента сделать шаг. если же драйвер в микрошаговом режиме, то момент падает очень значительно и небольшое закусывание шестерней редуктора застопорит механизм... или просто сели батарейки...
sw mac80/1000 eq1, sw 102/500 az synscan, sw 150/750 eq3, veber 10х50
